Диффузор скрытого монтажа SECRET RING IRIS D125мм

Ищете надежное и компактное решение для точной балансировки воздушных потоков в системах приточно-вытяжной вентиляции? Ирисовый клапан, интегрированный непосредственно в корпус щелевого диффузора SECRET RING IRIS D125, устраняет необходимость в покупке и монтаже отдельных регулирующих элементов. Эта инновационная разработка компании MALER-SECRET создана специально для скрытого монтажа в гипсокартонные потолки, объединяя в себе функции эстетичного воздухораспределения и точной настройки расхода воздуха в одном устройстве.

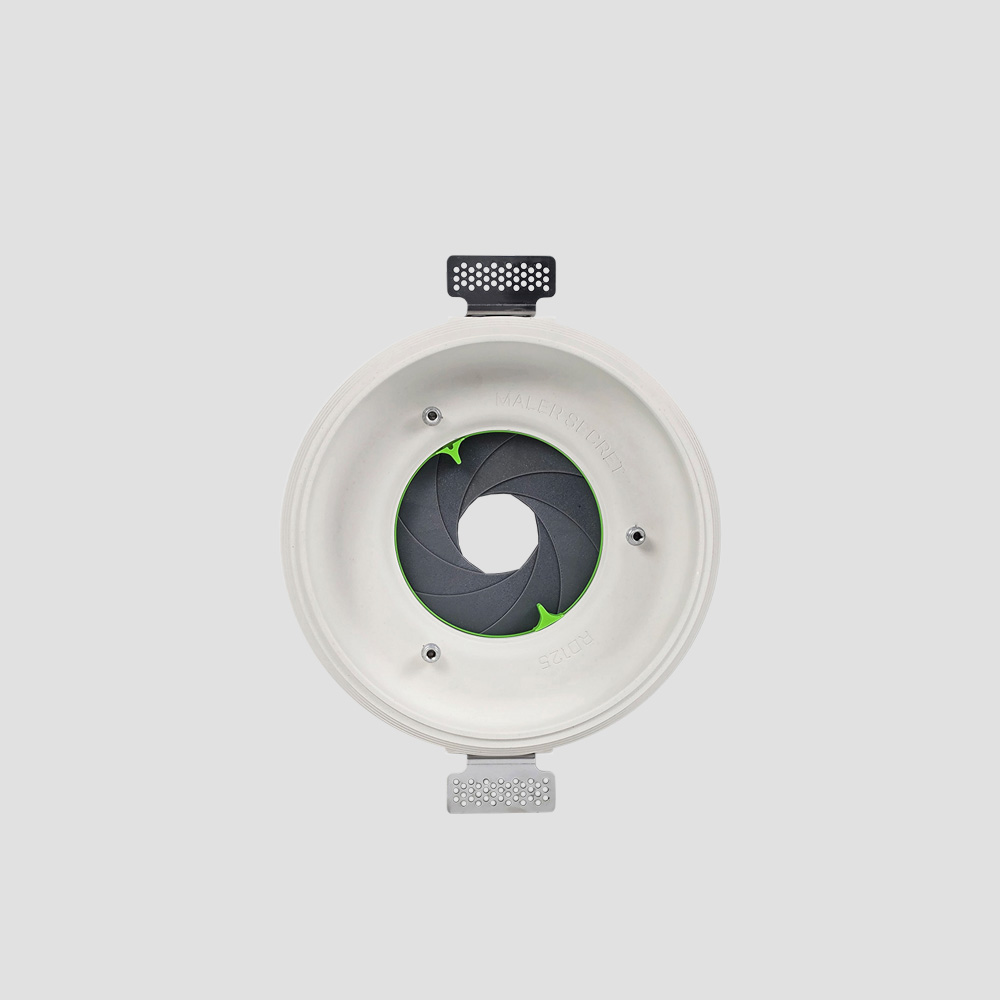

Описание и принцип работы диффузора с ирисовой диафрагмой

Щелевой круглый диффузор скрытого монтажа под покраску SECRET RING IRIS предназначен для балансировки воздуха в системах вентиляции и кондиционирования. Он отличается простой, но отказоустойчивой конструкцией, надежностью и возможностью плавной регулировки потока воздуха.

Принцип работы механизма достаточно прост и понятен на этапе пусконаладки:

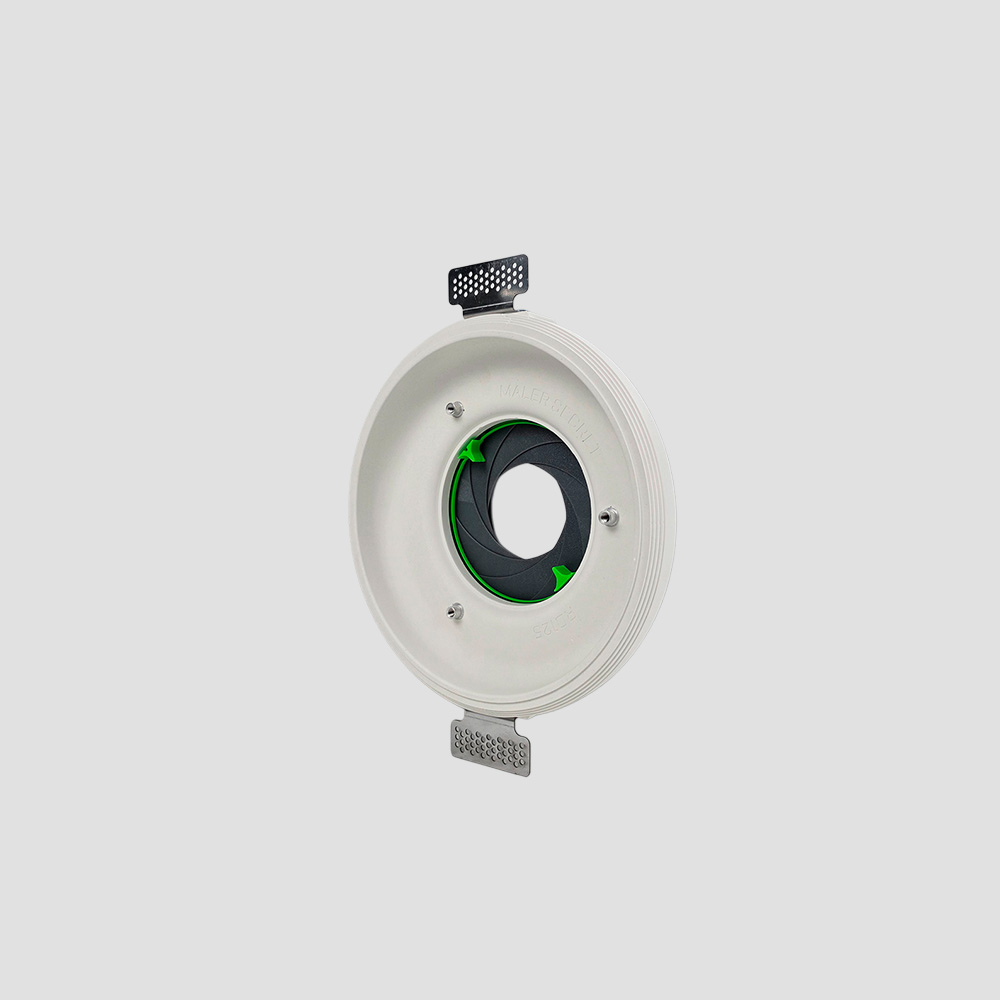

• Вращение регулировочных рукояток приводит в движение систему рычагов, которые синхронно поворачивают лопасти (лепестки) диафрагмы.
• При открытии лопасти располагаются параллельно потоку, обеспечивая максимальный проход воздуха с минимальным аэродинамическим сопротивлением.
• При закрытии лопасти поворачиваются перпендикулярно потоку, перекрывая его.

Полное перекрывание потока конструктивно не производится: остается технологическая щель размером 1,5 см для поддержания минимальной циркуляции и предотвращения застоя воздуха.

Положение лопастей можно регулировать в любом диапазоне между полностью открытым и частично закрытым состоянием, позволяя точно контролировать расход. Фиксирование положения производится надежным стопором и сопровождается отчетливым щелчком, что исключает самопроизвольное изменение настроек от вибрации. Стандартная фиксация расположена на закрытии диафрагмы в положении ⌀98, ⌀80, ⌀65, ⌀50 и максимальное ⌀15 мм.

Технические характеристики

Для обеспечения долговечности и простоты интеграции в строительные конструкции мы используем проверенные материалы:

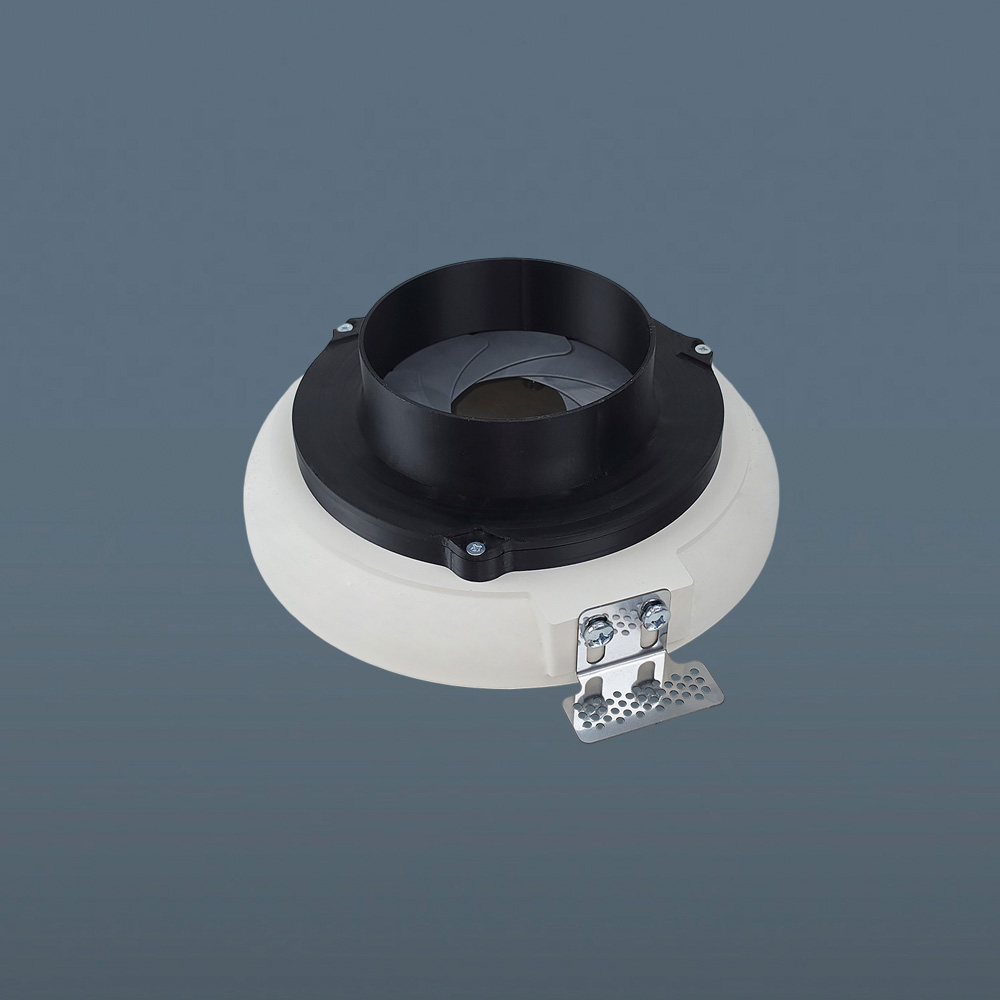

• В прочный корпус диффузора из гипсополимера встроен пластиковый узел с круглыми присоединительными патрубками.
• Механизм: внутри расположена ирисовая диафрагма — система из ударопрочного пластика ABS, что гарантирует отсутствие коррозии и легкий ход механизма на протяжении всего срока службы.

Преимущества для профессионального монтажа вентиляционных систем

Мы разработали этот продукт, учитывая реальные задачи монтажников на объекте:

• Экономия пространства и времени: ирисовый клапан для вентиляции уже встроен в корпус. Вам больше не нужно искать место в стесненных условиях подпотолочного пространства для установки отдельного клапана ирисового для воздуховода.

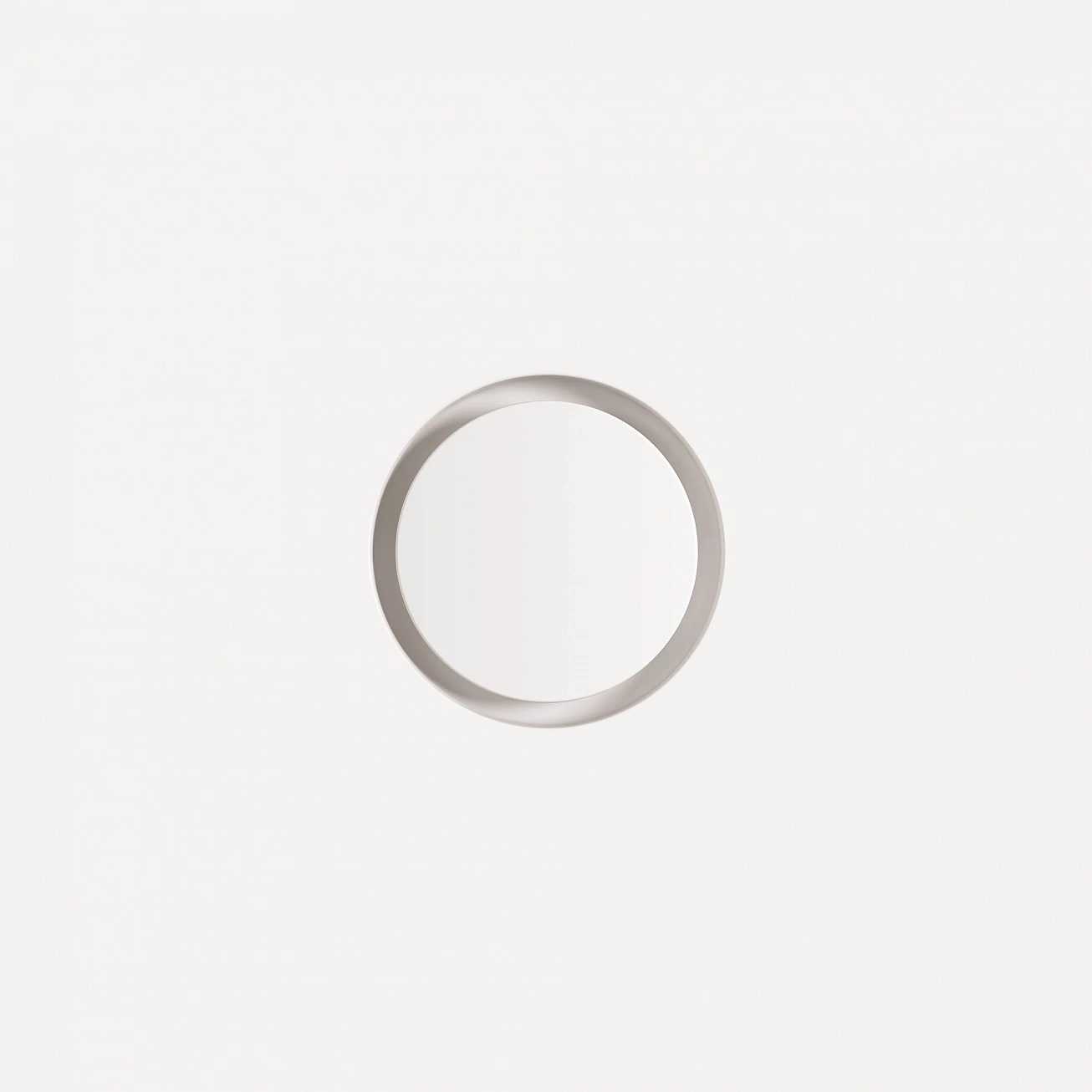

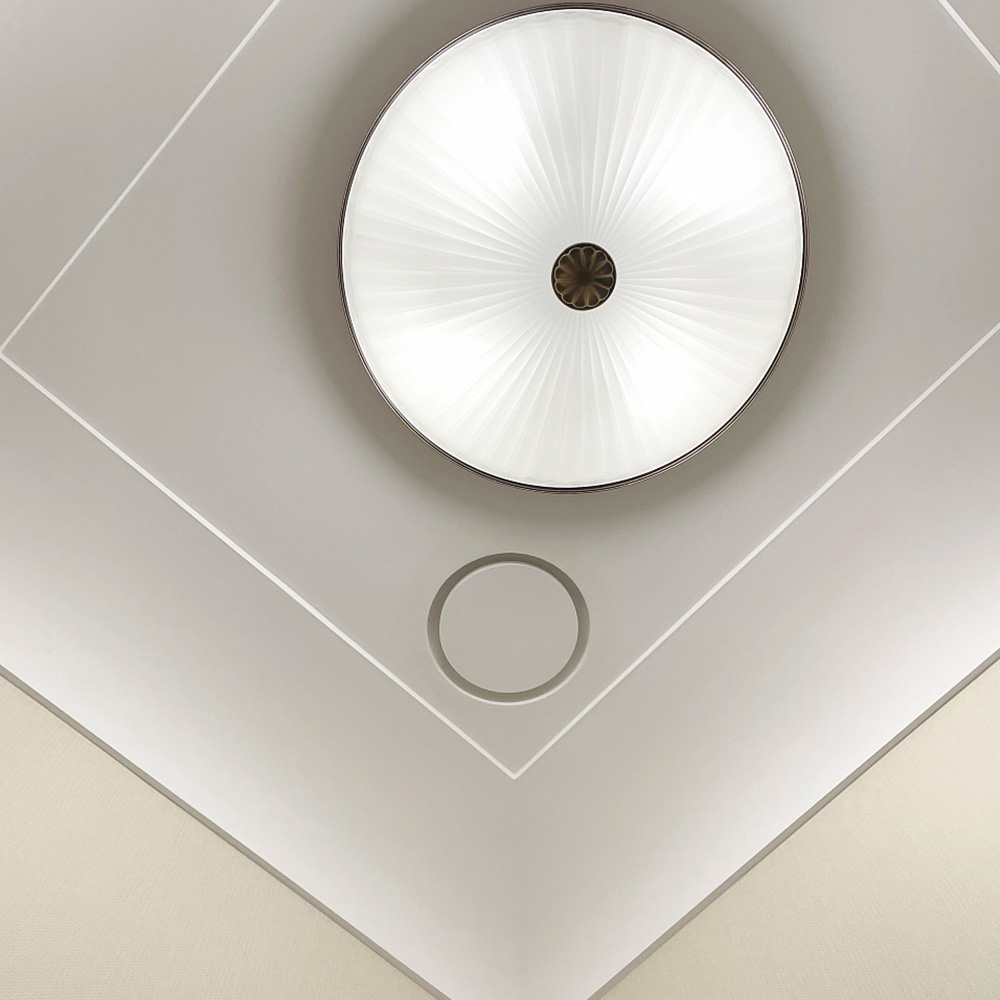

• Идеальная интеграция диффузора в гипсокартон, легко шпаклюется и красится, полностью сливаясь с потолком. После монтажа остается видна только воздухораспределительная щель.

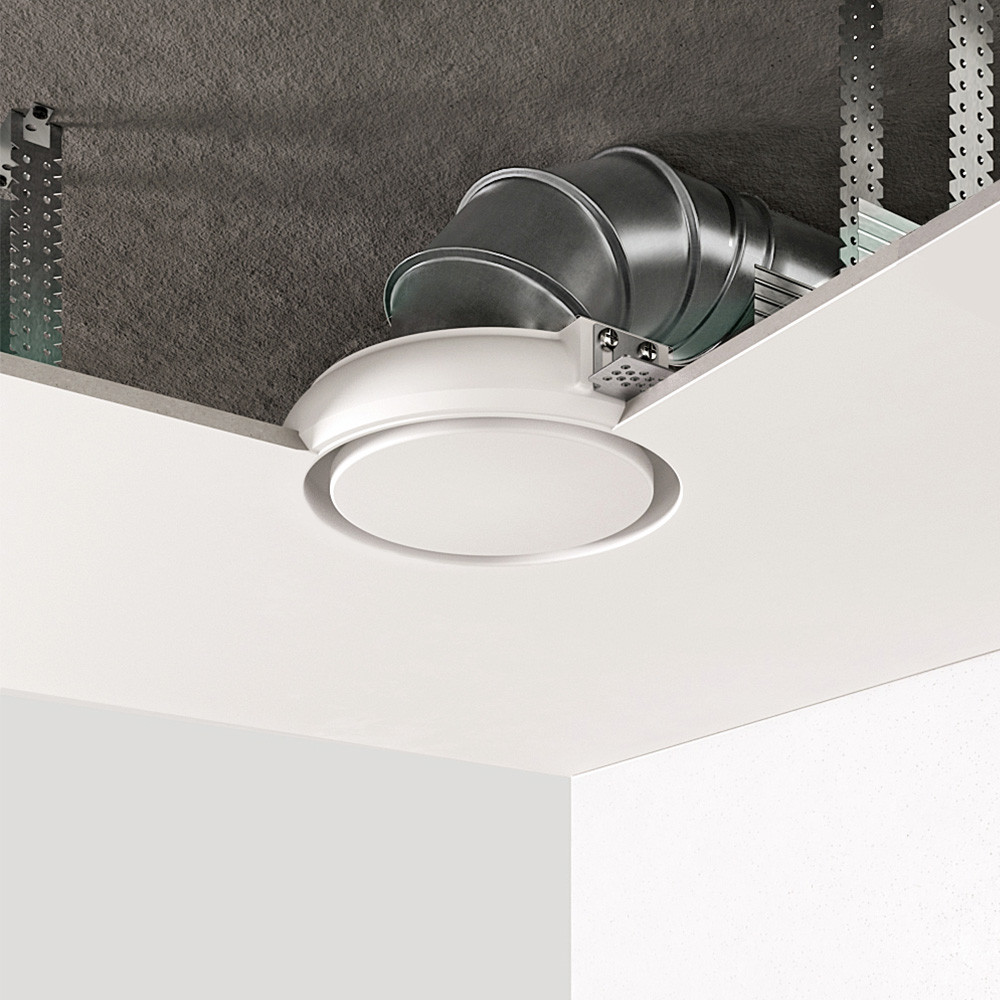

• Универсальность подключения: механизм адаптирован как надежный ирисовый клапан для круглых гибких и жестких воздуховодов, а также к подключению к камерам статического давления (КСД), обеспечивая герметичность стыка и плавность хода регулировки.
• Совместимость и преимущества перед аналогами: конструкция оптимизирована для прямой стыковки с круглыми воздуховодами.

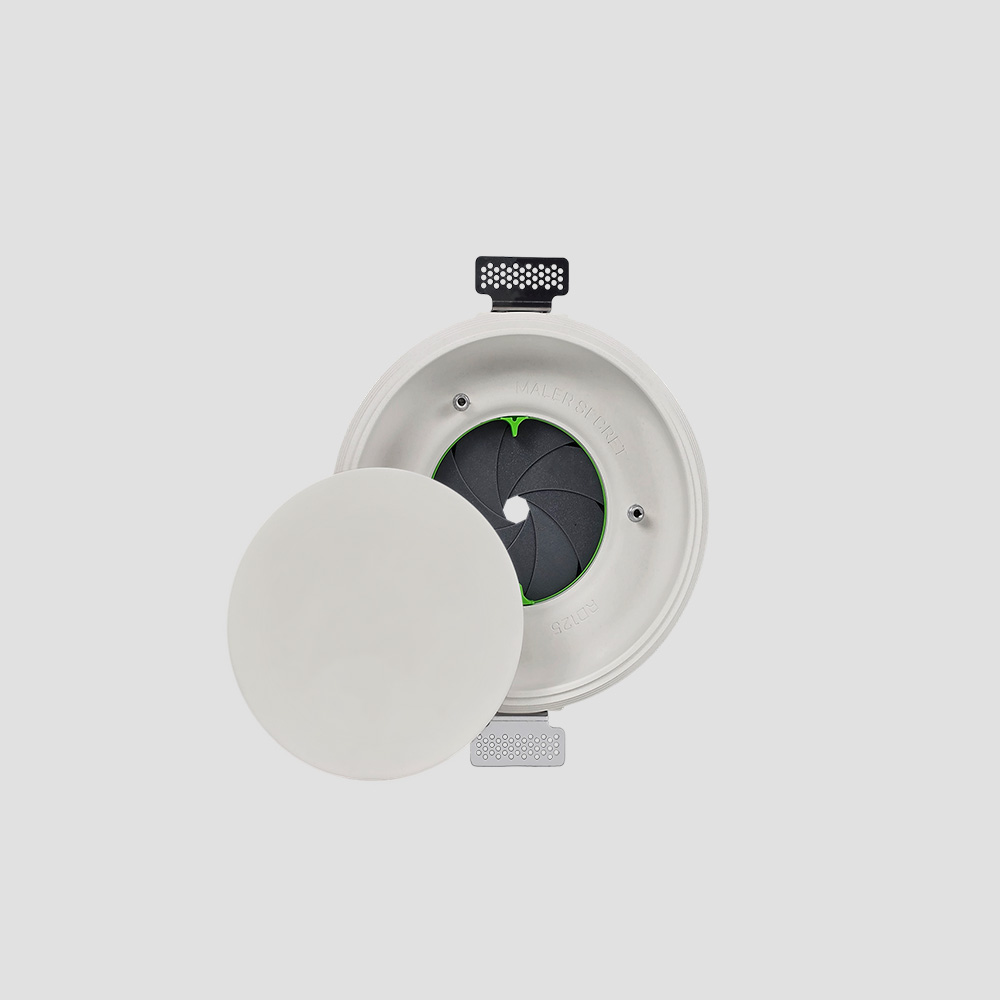

В отличие от классических ирисовых дроссель-клапанов, устанавливаемых в вентиляционный канал и требующих наличия ревизионного люка для настройки, диффузор MALER-SECRET позволяет производить регулировку непосредственно через снятие крышки диффузора. Это критически важно при чистовой отделке помещений.
